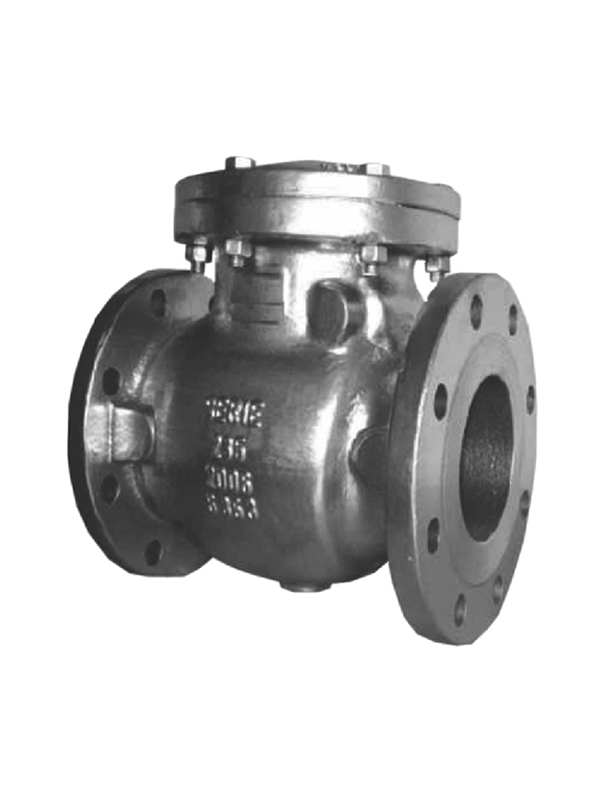

Válvula RETENÇÃO PORTINHOLA, tampa aparafusada, posição de trabalho horizontal e vertical.
Válvula Retenção Flangeada 150# – N/REF. FIG. 280
Descrição
CARACTERÍSTICAS:
Materiais: Aço Carbono Fundido (WCB), Aço Inox (CF8, CF8M, CF3, CF3M) ou Aço Liga (WC1, C5, WC9, LCB, etc). Vedação Aço Inox ou a pedido com Stellite.
Extremidades: Flangeadas conforme norma ANSI 16.5, Solda de Topo conforme norma ANSI B16.25.
Face a Face: Conforme norma ANSI B16.10
Construção: Conforme norma BS 1868 / ANSI B16.34
Inspeção e teste: Conforme norma API 598
PRESSÃO DE TRABALHO
Vapor a 297ºC -150 lbs/pol²
Água, óleo e gás a 40ºC – 285 lbs/pol²
TESTE HIDROSTÁTICO
CORPO 345 lbs./pol²
SEDE 250 lbs./pol²
| Ø Nominal | A (mm) | B (mm) | Peso (Kg) |
|---|---|---|---|
| 1.1/2″ | 165 | 118 | 8 |
| 2“ | 203 | 140 | 14 |
| 2.1/2“ | 216 | 154 | 21 |
| 3“ | 241 | 166 | 25 |
| 4“ | 292 | 194 | 43 |
| 5“ | 330 | 212 | 54 |
| 6“ | 356 | 240 | 73 |
| 8“ | 495 | 277 | 119 |
| 10“ | 622 | 339 | 198 |
| 12“ | 699 | 370 | 291 |
| 14“ | 787 | 440 | 310 |
| 16“ | 864 | 501 | 430 |
