Válvula GAVETA, haste ascendente com rosca externa, castelo aparafusado, volante fixo.

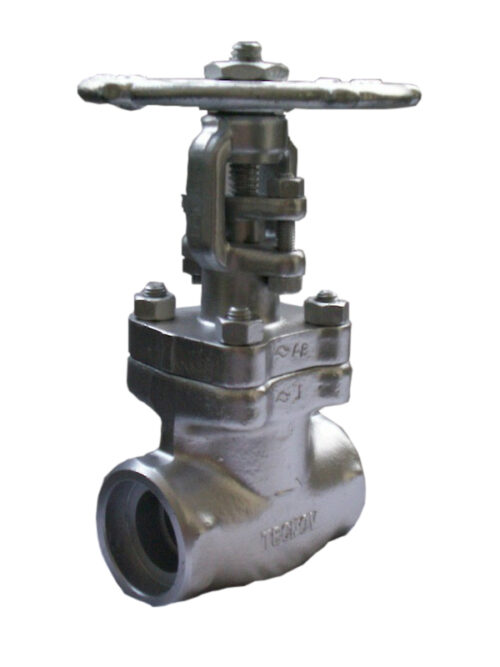

Válvula Gaveta Forjada 800# – N/REF. FIG. 246
Descrição
CARACTERÍSTICAS:
Materiais: Aço Carbono Forjado (A105) Aço Inox (F304, F316, F304L, F316L) ou Aço Liga (LF1, LF2, F11, F22 e etc). Vedação Aço Inox ou a pedido com Stellite.
Acionamentos: Volante
Extremidades: Encaixe p/ solda conforme ANSI B16.11 (SW), Rosca conforme ANSI B1.20.1 (NPT ou BSP), Flanges adaptados.
Construção: Conforme API 602
Inspeção e teste: Conforme norma API 598
PRESSÃO DE TRABALHO
Vapor a 454,5ºC – 800 lbs./pol²
Água, óleo e gás a 40ºC – 2000 lbs./pol²
TESTE HIDROSTÁTICO
CORPO 3.000 lbs./pol²
SEDE 2.200 lbs./pol²
| Ø Nominal | A (mm) | B (mm) | C (mm) | Peso (Kg) |
|---|---|---|---|---|
| 1/4″ | 80 | 144 | 158 | 2 |
| 3/8″ | 80 | 144 | 158 | 2 |
| 1/2″ | 80 | 144 | 158 | 2 |
| 3/4″ | 84 | 146 | 163 | 2 |
| 1″ | 102 | 168 | 191 | 3 |
| 1.1/4″ | 121 | 209 | 246 | 6 |
| 1.1/2″ | 121 | 209 | 246 | 6 |
| 2″ | 133 | 226 | 267 | 8 |
