Válvula ESFERA bipartida passagem plena, aparafusada, posição de trabalho horizontal e vertical.

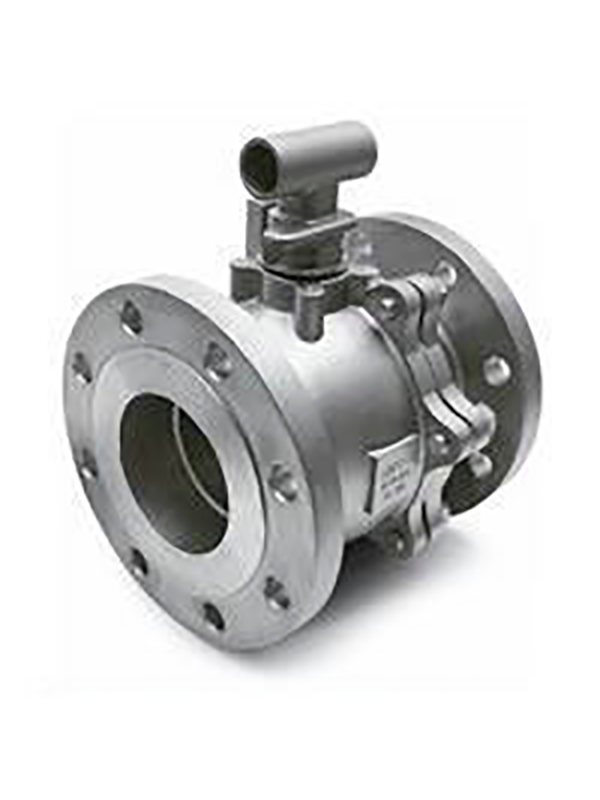

Válvula Esfera Flangeada 150# – N/REF. FIG. 200
Descrição
CARACTERÍSTICAS:
Materiais: Aço Carbono Fundido (WCB), Aço Inox (CF8, CF8M, CF3, CF3M) ou Aço Liga (WC1, C5, WC9, LCB, etc).
Vedações: PTFE, Metal/metal, Fire-Safy.
Montagem interna:Flutuante ou Trunnion.
Acionamentos: Alavanca, Caixa de Reduçâo, Atuador Elétrico, Pneumático e Hidráulico.
Extremidades: Flangeadas conforme norma ANSI 16.5
Face a Face: Conforme norma ANSI B16.10
Construção: Conforme norma API 6D / ANSI B16.34
Inspeção e teste: Conforme norma API 598
PRESSÃO DE TRABALHO
Água, óleo e gás a 40ºC – 285 lbs./pol²
TESTE HIDROSTÁTICO
CORPO 450 lbs./pol²
SEDE 330 lbs./pol²
| Ø Nominal | B (mm) | L (mm) | C (mm) |
|---|---|---|---|
| 1/2“ | 108 | 70 | 1 |
| 3/4“ | 117 | 74 | 2 |
| 1“ | 127 | 81 | 4 |
| 1.1/4“ | 140 | 83 | 5 |
| 1.1/2“ | 165 | 85 | 7 |
| 2“ | 178 | 110 | 10 |
| 2.1/2“ | 191 | 120 | 15 |
| 3“ | 203 | 140 | 20 |
| 4“ | 229 | 150 | 30 |
| 6“ | 394 | 275 | 70 |
| 8“ | 457 | 316 | 90 |
| 10“ | 533 | 374 | 145 |
| 12“ | 609 | 410 | 230 |
